什么是浪涌电流抑制功率型NTC热敏电阻

功率NTC热敏电阻可以是一种成本有效的装置，用于在首次接通电源时限制开关电源或其他设备中的浪涌电流量。功率NTC热敏电阻通过作为功率电阻器来限制浪涌电流，该功率电阻器在被流过它的电流加热时从高冷电阻下降到低热电阻。

浪涌电流限制器为NTC热敏电阻保护电路提供不必要的高电流，抑制高浪涌电流浪涌，同时在连续工作期间其电阻保持可忽略不计。由于其在工作状态下的低电阻，功率热敏电阻的功耗远低于此应用中常用的固定电阻。

浪涌电流抑制功率型NTC热敏电阻应用

限制浪涌电流，适用于开关电源，UPS电源，变压器，电机，各种电热器具，节能灯，镇流器，各种电源电路，放大器，彩色显示器，显示器，彩电，灯丝保护等的保护。

电源热敏电阻元件也可以用于电动机的软启动，例如，在真空吸尘器具有至多20 A的连续电流。

浪涌电流抑制功率型NTC热敏电阻优点：

·用于抑制浪涌电流的低成本固态器件。

·最大限度地减少线路电流失真和无线电噪声。

·保护开关，整流二极管和平滑电容器免受过早故障的影响。

·防止保险丝误吹。

浪涌电流抑制功率型NTC热敏电阻特点：

·树脂涂层盘式热敏电阻，带非绝缘引线。

·适用于最高电压为265 V（rms）的交流和直流电路。

·广泛的电阻，电流和尺寸。

·优异的机械强度。

·适用于PCB安装。

有和没有浪涌电流限制功率NTC热敏电阻的比较曲线

浪涌电流限制功率NTC热敏电阻

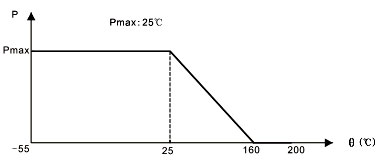

负载温度特性

浪涌电流抑制功率型NTC热敏电阻的典型应用

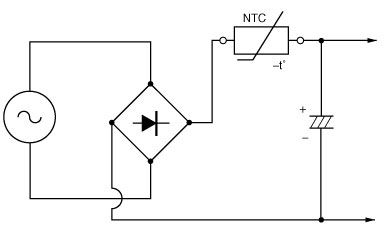

基本电路图NTC热敏电阻，用于二极管保护

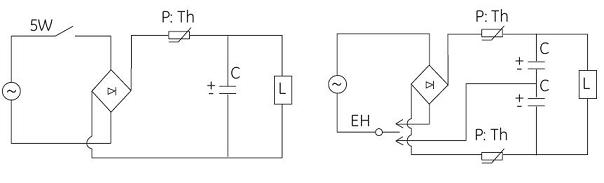

NTC热敏电阻浪涌电流限制器的可能位置

典型的电源电路

Power NTC热敏电阻应用电路

浪涌电流抑制功率型NTC热敏电阻尺寸（mm）

浪涌电流抑制功率型NTC热敏电阻数据表

零件号	R25 （Ω）	最大稳定电流（A）	最大电流时的电阻值（Ω）	耗散因子（mW/oC）	热时间常数（秒）	尺寸（mm）
零件号	R25 （Ω）	最大稳定电流（A）	最大电流时的电阻值（Ω）	耗散因子（mW/oC）	热时间常数（秒）	DMAX	最高温度	H	H ₀	d±1
MC-MF72-3D9	3Ω	4A	0.12	11	34	11	5.5	13.5	20.5	7.5/5
MC-MF72-5D9	5Ω	3A	0.21	11	34	11	5.5	13.5	20.5	7.5/5
MC-MF72-8D9	8Ω	2A	0.4	11	32	11	5.5	13.5	20.5	7.5/5
MC-MF72-10D9	10Ω	2A	0.458	11	32	11	5.5	13.5	20.5	7.5/5
MC-MF72-16D9	16Ω	1A	0.802	11	31	11	5.5	13.5	20.5	7.5/5
MC-MF72-22D9	22Ω	1A	0.95	11	30	11	5.5	13.5	20.5	7.5/5
MC-MF72-33D9	33Ω	1A	1.124	11	30	11	5.5	13.5	20.5	7.5/5
MC-MF72-50D9	50Ω	1A	1.252	11	30	11	5.5	13.5	20.5	7.5/5
MC-MF72-80D9	80Ω	0.8A	2.01	11	30	11	5.5	13.5	20.5	7.5/5
MC-MF72-3D11	3Ω	5A	0.1	13	43	13	5.5	15.5	22.5	7.5/5
MC-MF72-5D11	5Ω	4A	0.156	13	45	13	5.5	15.5	22.5	7.5/5
MC-MF72-8D11	8Ω	3A	0.255	14	47	13	5.5	15.5	22.5	7.5/5
MC-MF72-10D11	10Ω	3A	0.275	14	47	13	5.5	15.5	22.5	7.5/5
MC-MF72-12D11	12Ω	2A	0.462	14	48	13	5.5	15.5	22.5	7.5/5
MC-MF72-16D11	16Ω	2A	0.47	14	50	13	5.5	15.5	22.5	7.5/5
MC-MF72-20D11	20Ω	2A	0.512	15	52	13	5.5	15.5	22.5	7.5/5
MC-MF72-22D11	22Ω	2A	0.563	15	52	13	5.5	15.5	22.5	7.5/5
MC-MF72-33D11	33Ω	1.5A	0.734	15	52	13	5.5	15.5	22.5	7.5/5
MC-MF72-50D11	50Ω	1.5A	1.021	15	52	13	5.5	15.5	22.5	7.5/5
MC-MF72-60D11	60Ω	1.5A	1.215	15	52	13	5.5	15.5	22.5	7.5/5
MC-MF72-1.3D13	1.3Ω	7A	0.062	13	60	15.5	6	17.5	24.5	7.5
MC-MF72-3D13	3Ω	6A	0.092	14	60	15.5	6	17.5	24.5	7.5
MC-MF72-5D13	5Ω	5A	0.125	15	68	15.5	6	17.5	24.5	7.5
MC-MF72-10D13	10Ω	4A	0.206	15	65	15.5	6	17.5	24.5	7.5
MC-MF72-15D13	15Ω	3A	0.335	16	60	15.5	6	17.5	24.5	7.5
MC-MF72-30D13	30Ω	2.5A	0.517	16	65	15.5	6	17.5	24.5	7.5
MC-MF72-47D13	47Ω	2A	0.81	17	65	15.5	6	17.5	24.5	7.5
MC-MF72-1.3D15	1.3Ω	8A	0.048	18	68	17.5	6	19.5	26.5	10/7.5
MC-MF72-1.5D15	1.5Ω	8A	0.052	18	69	17.5	6	19.5	26.5	10/7.5
MC-MF72-3D15	3Ω	7A	0.075	18	76	17.5	6	19.5	26.5	10/7.5
MC-MF72-5D15	5Ω	6A	0.112	20	76	17.5	6	19.5	26.5	10/7.5
MC-MF72-8D15	8Ω	5A	0.178	20	80	17.5	6	19.5	26.5	10/7.5
MC-MF72-10D15	10Ω	5A	0.18	21	85	17.5	6	19.5	26.5	10/7.5
MC-MF72-15D15	15Ω	4A	0.268	20	75	17.5	6	19.5	26.5	10/7.5
MC-MF72-30D15	30Ω	3.5A	0.438	18	75	17.5	6	19.5	26.5	10/7.5
MC-MF72-47D15	47Ω	3A	0.68	21	86	17.5	6	19.5	26.5	10/7.5
MC-MF72-0.7D20	0.7Ω	12A	0.018	25	89	22.5	7	24.5	31.5	10/7.5
MC-MF72-1.3D20	1.3Ω	9A	0.037	24	88	22.5	7	24.5	31.5	10/7.5
MC-MF72-3D20	3Ω	8A	0.055	24	88	22.5	7	24.5	31.5	10/7.5
MC-MF72-5D20	5Ω	7A	0.087	23	87	22.5	7	24.5	31.5	10/7.5
MC-MF72-8D20	8Ω	6A	0.142	25	105	22.5	7	24.5	31.5	10/7.5
MC-MF72-10D20	10Ω	6A	0.162	24	102	22.5	7	24.5	31.5	10/7.5
