产品描述

MF58系列主要封装形式采用玻璃封装，分两款主打产品，此款为轴向玻璃封装二极管型NTC热敏电阻，另有一款MF58D单端径向玻璃封装NTC。MF58类似二极管D035的外形，带有轴向镀锡的（铜包镍铁）线。广泛应用于温度测量，检测，指示，监测，测量，控制，校准和补偿等。

MF58二极管玻封NTC热敏电阻特点1、玻璃体DO35封装提供气密密封和电压绝缘，可在高温环境下工作。
2、体积小，坚固，方便自动安装。
3、快速感应，灵敏度高。
4、工作温度-45℃至+ 250℃。
5、25℃的额定电阻可以是2kΩ-138.8万欧姆。
6、典型电阻在25℃2k欧姆，5k欧姆，10k欧姆，20k欧姆，47k欧姆，50k欧姆，100k欧姆，200k欧姆，500k欧姆，1388 万欧姆等。电阻和β值的严格公差。
7、损耗因数：静止空气中≥2.0mW / C。
8、热时间常数：静止空气中≤12秒。

MF58二极管玻封NTC热敏电阻特点应用范围：

1、在家用电子温度测量，检测和控制方面：如空调，微波炉，电风扇，电加热器，电饭煲，电磁炉，吹风机等。

2、自动办公设备的温度检测和补偿，如复印机和打印机。
3、在加热和空调（HVAC）中：在加热成本分配器中，进行室温监测，在地板下加热和燃气锅炉中，用于确定废气或燃烧器温度，室外温度传感器。
4、工业电子应用：用于激光二极管和光电元件的温度稳定，用于铜线圈的温度补偿或热电偶元件的参考点补偿等。此外，对于仪表，仪器的温度测量和补偿，集成电路，石英晶体振荡器和热电偶。
5、电信行业应用：用于手机，电池组和电池充电器等的温度测量，补偿和控制和保护。
6、玻璃封装的NTC热敏电阻也可用于医疗设备，食品加工设备的温度测量，监测，检测和控制，气候等

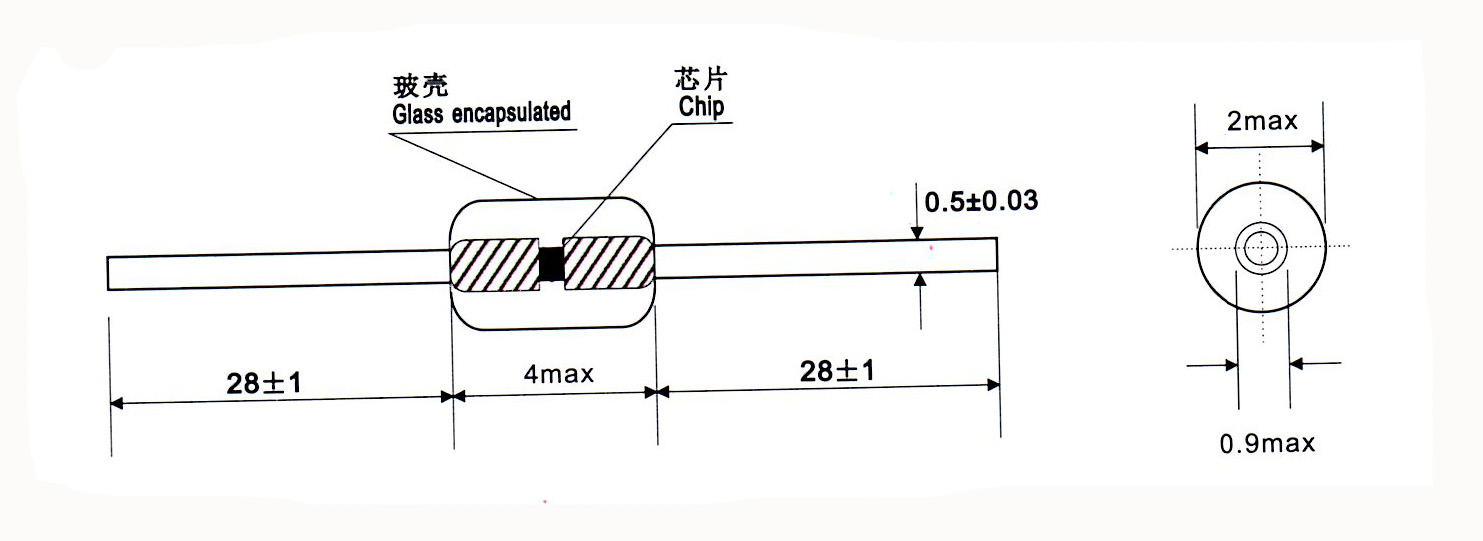

MF58二极管玻封NTC热敏电阻尺寸图

港澳资料免费大全

MF58轴向玻璃封装NTC热敏电阻数据表

零件号	电阻@ 25℃	B值	特殊温度
	R25（K欧姆）	（K）	点电阻
			数据（欧姆）
MF58-202□3839（B5 / 25）	R25：2K欧姆	B（5/25℃）：3839K	R5：5.06K欧姆
MF58-502□3470	R25：5K欧姆	B（25/50℃）：3470K
MF58-502□3950	R25：5K欧姆	B（25/50℃）：3950K
MF58-103□3380	R25：10K欧姆	B（25/50℃）：3380K
MF58-103□3435（B25 / 85）	R25：10K欧姆	B（25/85℃）：3435K
MF58-103□3470	R25：10K欧姆	B（25/50℃）：3470K
MF58-103□3600	R25：10K欧姆	B（25/50℃）：3600K
MF58-103□3700	R25：10K欧姆	B（25/50℃）：3700K
MF58-103□3950	R25：10K欧姆	B（25/50℃）：3950K
MF58-103□4100	R25：10K欧姆	B（25/50℃）：4100K
MF58-203□3950	R25：20K欧姆	B（25/50℃）：3950K
MF58-233□4200	R25：23K欧姆	B（25/50℃）：4200K
MF58-303□3950	R25：30K欧姆	B（25/50℃）：3950K
MF58-473□3950	R25：47k欧姆	B（25/50℃）：3950K
MF58-503□3950	R25：50K欧姆	B（25/50℃）：3950K
MF58-503□4050	R25：50K欧姆	B（25/50℃）：4050K
MF58-104□3899	R25：100K欧姆	B（25/50℃）：3899K
MF58-104□3930	R25：100K欧姆	B（25/50℃）：3930K
MF58-104□3950	R25：100K欧姆	B（25/50℃）：3950K
MF58-104□3990	R25：100K欧姆	B（25/50℃）：3990K
MF58-104□4200	R25：100K欧姆	B（25/50℃）：4200K
MF58-204□3899	R25：200K欧姆	B（25/50℃）：3899K	R160：3.0K欧姆
MF58-204□4200	R25：200K欧姆	B（25/50℃）：4200K
MF58-204□4260	R25：200K欧姆	B（25/50℃）：4260K
MF58-504□4050	R25：500K欧姆	B（25/50℃）：4050K
MF58-504□4260	R25：500K欧姆	B（25/50℃）：4260K
MF58-1.388M□4500	R25：1388K欧姆	B（25/50℃）：4500K	R200：4.0K欧姆

注意事项：□填充电阻公差的部件号，可选择±1％（F），±2％（G），±3％（H）或±5％（J）。

MF58NTC热敏电阻可靠性数据

测试	标准	测试条件	ΔR25/ R25（典型值）	备注
低温储存	IEC 60068-2-1	存储在低温类别温度：-30 ^Ó C，时间：千小时	≤2％	没有明显的伤害
储存在干热	IEC 60068-2-2	存储在上限类别温度：200 ^Ó C，时间：千小时	≤2％	没有明显的伤害
储存在潮湿的热，稳态（湿度试验）	IEC 60068-2-3	温度：40 ^直径： C，	≤2％	没有明显的伤害
		湿度：90％-95％RH，
		时间：1000小时
温度循环	IEC 60068-2-14	1.30℃/ 30分钟	≤2％	没有明显的伤害
		2.80℃/ 5分钟3.20
		℃/ 30分钟
		4.80℃/ 5分钟。
		循环次数：5次循环

MF58二极管玻封NTC热敏电阻机械测试

测试	标准	测试条件和方法	要求
焊接和焊接性	IEC60068-2-20	温度：230±5℃，	终端应平均镀锡
焊接和焊接性	测试	距陶瓷体2-2.5mm ，开：2±0.5秒。	终端应平均镀锡
耐焊接热	IEC60068-2-20	温度：260±5℃，	无明显损伤，
耐焊接热	测试Tb	距陶瓷体2-2.5mm ，开：10±1秒。	ΔR25/R25≤2％
引线拉伸	IEC60068-2-21	测试Ua：强制10N，10S;	无中断，
引线拉伸	测试U	测试Ub：弯曲90C，力5N，两次。	ΔR25/R25≤2％

MF58二极管玻封NTC热敏电阻注意事项

·最小导线长度应≥8mm。
·在导线弯曲时，弯曲点距玻璃体部分大于2mm。
