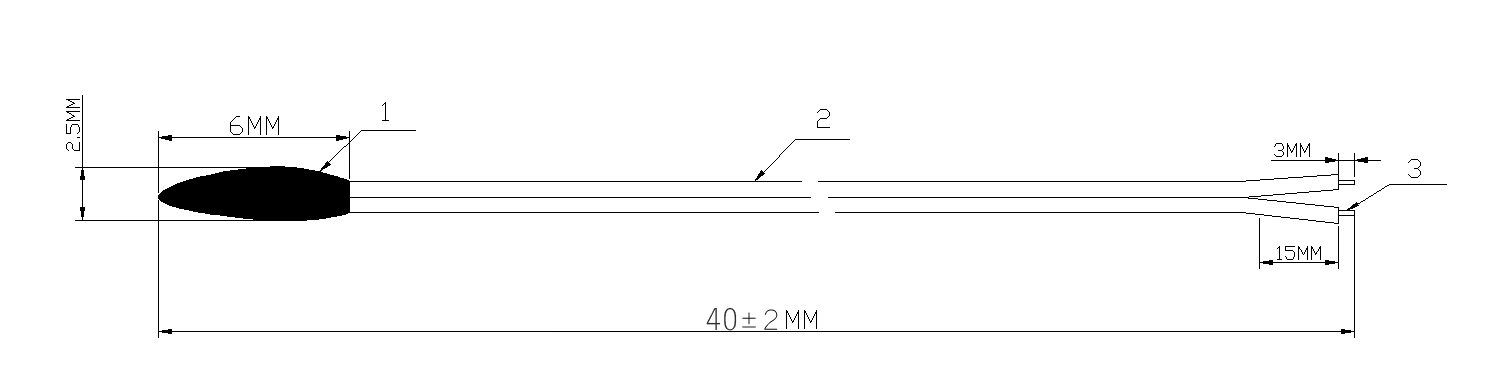

PVC#双拼线NTC热敏电阻尺寸图（mm）
PVC#双拼线NTC热敏电阻选型表
| 部件号 | 电阻 @25C | 贝塔值 |
| R25 （欧姆） | (K) | |
| MF52D-102□3950 | R25: 1 K 欧姆 | B(25/50C): 3950 k |
| MF52D-202□3470 | R25: 2 K 欧姆 | B(25/50C): 3470 k |
| MF52D-202□3550 | R25: 2 K 欧姆 | B(25/50C):3550 k |
| MF52D-202□3950 | R25: 2 K 欧姆 | B(25/50C):3950 k |
| MF52D-2252□3935 | R25: 2252 欧姆 | B(25/50C):3935 k |
| MF52D-2.78K□3950 | R25: 2.78 K 欧姆 | B(25/50C):3950 k |
| MF52D-302□3977(B25/85) | R25:3K 欧姆 | B(25/85C):3977 k |
| MF52D-332□3950 | R25: 3.3 K 欧姆 | B(25/50C):3950 k |
| MF52D-472□3950 | R25: 4.7 K 欧姆 | B(25/50C): 3950 k |
| MF52D-502□3470 | R25: 5 K 欧姆 | B(25/50C): 3470 k |
| MF52D-502□3950 | R25: 5 K 欧姆 | B(25/50C): 3950 k |
| MF52D-682□3977(B25/85) | R25: 6.8 K 欧姆 | B(25/85C): 3977 k |
| MF52D-682□4200 | R25: 6.8 K 欧姆 | B(25/50C): 4200 k |
| MF52D-103□3380 | R25: 10 K 欧姆 | B(25/50C): 3380 k |
| MF52D-103□3435(B25/85) | R25: 10 K 欧姆 | B(25/85C): 3435 k |
| MF52D-103□3470 | R25: 10 K 欧姆 | B(25/50C):3470 k |
| MF52D-103□3950 | R25: 10 K 欧姆 | B(25/50C): 3950 k |
| MF52D-103□3977(B25/85) | R25: 10 K 欧姆 | (B25/85 C): 3977 k |
| MF52D-103□4100 | R25: 10 K 欧姆 | B(25/50C): 4100 k |
| MF52D-153□3950 | R25: 15 K 欧姆 | B(25/50C): 3950 k |
| MF52D-203□3950 | R25: 20 K 欧姆 | B(25/50C): 3950 k |
| MF52D-233□4200 | R25: 23 K 欧姆 | B(25/50C): 4200 k |
| MF52D-303□3950 | R25: 30 K 欧姆 | B(25/50C): 3950 k |
| MF52D-40.27k□3979(B25/85) | R25: 40.27 K 欧姆 | B(25/85C): 3979 k |
| MF52D-473□3950 | R25: 47 K 欧姆 | B(25/50C): 3950 k |
| MF52D-503□3950 | R25: 50 K 欧姆 | B(25/50C): 3950 k |
| MF52D-503□3990 | R25: 50 K 欧姆 | B(25/50C): 3990 k |
| MF52D-503□4050 | R25: 50 K 欧姆 | B(25/50C): 4050 k |
| MF52D-104□3950 | R25: 100k 欧姆 | B(25/50C): 3950 k |
| MF52D-104□3990 | R25:100K 欧姆 | B(25/50C): 3990 k |
| MF52D-104□4200 | R25:100K 欧姆 | B(25/50C): 4200 k |
| MF52D-154□4370(B25/85) | R25: 150 K 欧姆 | B(25/85C): 4370 k |
| MF52D-105□4730 | R25:1000K 欧姆 | B(25/50C): 4730 k |
备注︰ □ 在填写阻值，可选的 ±1%(F)、 ±2%(G)、 ±3%(H) 或 ±5%(J) 的部件号。
PVC#双拼线NTC热敏电阻可靠性数据
|
测试
|
标准
|
测试条件
|
ΔR25/R25 （典型值）
|
备注
|
| 低温贮藏 | IEC 60068-2-1 | 存储在低类别温度。温度:-40 oC 时间︰ 1000hours |
≤ 2%
|
无可见损伤 |
| 在干热的存储 | IEC 60068-2-2 | 存储在上部类别温度。温度︰ 100 oC 时间︰ 1000hours |
≤ 2%
|
无可见损伤 |
| 存储在湿热，稳态 （湿度测试） | IEC 60068-2-3 | 温度︰ 40oC， |
≤ 2%
|
无可见损伤 |
| 湿度︰ 90 %-95_%RH， | ||||
| 持续时间︰ 1000年小时 | ||||
| 快速温度循环 | IEC 60068-2-14 | 1.-40 C/30 分钟 |
≤ 2%
|
无可见损伤 |
| 2.30 C/5 分钟 | ||||
| 3.100 C/30 分钟 | ||||
| 4.30 C/5 分钟。 | ||||
| 循环次数︰ 5 次循环 |
PVC#双拼线NTC热敏电阻机械试验
|
测试
|
标准
|
试验条件和方法
|
要求
|
| 焊接与可焊性 | IEC60068-2-20 | 温度︰ 230±5 ℃ | 终端应均匀镀锡 |
| 试验塔 | 2-2.5 毫米陶瓷从身体上︰ 2±0.5Seconds。 | ||
| 耐焊接热 | IEC60068-2-20 | 温度︰ 260±5℃ | 没有明显的损坏， |
| 测试 Tb | 2-2.5 毫米陶瓷从身体上︰ 10±1 秒。 | ΔR25/R25≤2% | |
| 引线拉伸 | IEC60068-2-21 | 测试 Ua︰ 力 10N，10 秒;测试 Ub︰ 弯曲 90 C，迫使 5N，两次。 | 没有断、 |
| 测试 U | ΔR25/R25≤2% |
